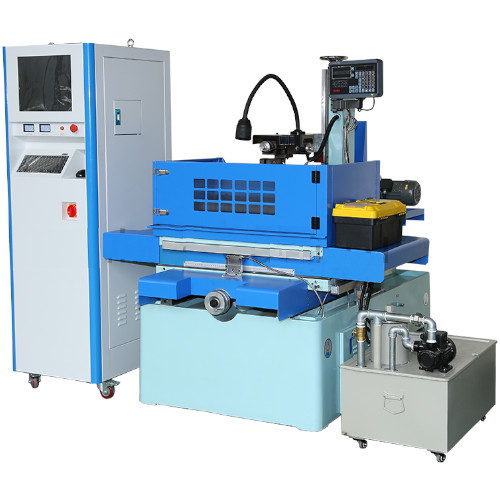

Электроэрозионный станок DK7755
Электроэрозионный проволочно-вырезной станок DK7755 позволяет изготавливать штампы, пресс-формы, инструмент, оснастку, детали машин, шестерни, звёздочки, муфты, шлицевые и шпоночные пазы, ножи и фрезы.
Станок DK7755 обрабатывает сталь, закалённую сталь, нержавеющую сталь, титан, твёрдый сплав, цветной металл, алюминий, графит, магниты.
Главное условие для обрабатываемого материала на электроэрозионном станке – материал должен быть токопроводным, а твёрдость и вязкость материала не имеют существенного значения.
Инструментом (электродом) в электроэрозионном проволочно-вырезном станке DK7755 служит многоразовая молибденовая проволока 0,18 мм, в качестве рабочей жидкости – эмульсия из воды и концентрата JR3A или DIC-206. О плюсах молибденовой проволоки читайте в статье.
Проволока натягивается между двумя рукавами, перпендикулярно столу. Шаговые двигатели, получая сигналы системы ЧПУ, делают перемещения по осям X и Y по заданному контуру. Между электродом и заготовкой возникает разряд, который разрушает материал заготовки. Отработанный шлам вымывается струёй СОЖ.
Точность получаемых изделий – 0,012 мм (12 мкм), шероховатость до 1,2 Ra, толщина обработки до 600 мм (зависит от модели, спецзаказ до 1000 мм).
Технические характеристики
| Параметр | Величина |
|---|---|
| Размер стола, мм | 1000×650 |
| Перемещения стола, мм | 630×500 |
| Максимальная толщина реза (стандарт/опция), мм | 500/1000 |
| Стандартный угол наклона ° | ±3 |
| Опциональный угол наклона ° | ±15/30/45 |
| Макс. вес заготовки, кг | 700 |
| Точность позиционирования, мм | 0,015/300 |
| Повторяемость, мм | 0,01 |
| Оптические линейки | Sino KA-300, разрешение 0,005 мкм (в стандартной комплектации) |
| Устройство цифровой индикации | Bomatec GDXH (в стандартной комплектации) |
| Материал проволоки | Молибден |
| Максимальная скорость обработки, мм2/мин | 150-180 (1 проход, толщина заготовки 40-70 мм, шероховатость около 3,2 Ra). |
| Усредненная скорость обработки, мм2/мин | 100-120 |
| Лучшая шероховатость, Ra мкм | 0,8 – 1,6 |
| Питание, энергопотребление | Три фазы 380 В / 50 Гц, ≤ 3,5 кВ |
| Вес станка, кг | 2450 |
| Размер упаковки, мм | 2150*2350*2300 |
